一、實驗室功能

      本實驗室承擔土木工程、工程造價、工程管理、給排水科學與工程、建筑工程技術、建設工程管理等專業的實驗教學任務。主要用于進行傳統手工繪圖訓練、完成《建筑工程制圖與識圖》、《房屋建筑學》等課程的教學任務及課程設計。旨在培養學生掌握繪圖、看圖的能力、空間想象能力、空間形象思維能力、空間分析能力及建筑設計能力。

二、實驗設備

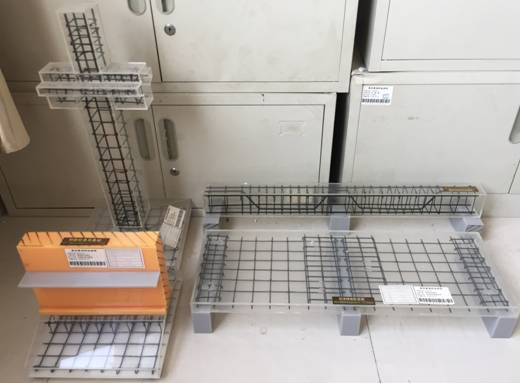

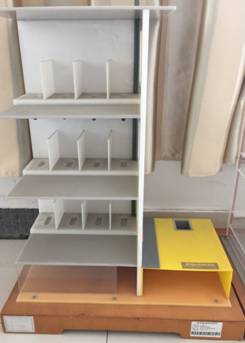

      本實驗室配置繪圖桌椅180套，畫法幾何模型和房屋構件模型共50余件。

三、實驗項目

      軸測圖的繪制；組合體三視圖的繪制；建筑平面圖的繪制；建筑立面圖的繪制；建筑剖面圖繪制；建筑詳圖的繪制；結構施工圖的繪制。
